Polymer-tech SolutionsTM
● PUR 外護套
● 阻燃
● 帶屏蔽
● 抗UV
● 耐劃痕
● 耐油和冷卻劑
● 耐水解和微生物
● 使用溫度：-50/+70℃
| 編碼 | ||
| 芯線 | ||
| 外徑 | mm | |
|
||
|
總線系統 | Profibus |
|
芯數及截面積 [mm2] | (2×0.25)C |
|
顏色識別 | 2×0.25：紅色，綠色 |
|
接地線 | - |
|
外徑 [mm] | 8.5 |
|
銅含量 [kg/km] | 25 |
|
重量 [kg/km] | 75 |
|
驅動技術系統 | - |
|
最小彎曲半徑 [mm]，拖鏈內移動（系數） | 12.5×d |
|
最小彎曲半徑 [mm]，拖鏈內移動 | 106.25 |
|
最小彎曲半徑 [mm]，非拖鏈內移動（系數） | 10×d |
|
最小彎曲半徑 [mm]，非拖鏈內移動 | 85 |
|
最小彎曲半徑 [mm]，固定鋪設（系數） | 7×d |
|
最小彎曲半徑 [mm]，固定鋪設 | 59.5 |
|
溫度 [℃]，拖鏈內移動 | -20至+70 |
|
溫度 [℃]，非拖鏈內移動 | -40至+70 |
|
溫度 [℃]，固定鋪設 | -50至+70 |
|
最大速度 [m/s]，架空 | 3 |
|
最大速度[m/s]，滑行 | 2 |
|
最大加速度[m/s2] | 30 |
|
行程距離[m] | 架空應用和行程距離小于20米的滑行應用 |
|
扭轉[°] | - |
|
導體 | 高抗彎強度的精細裸銅多股線(符合 EN 60228 標準) |
|
絕緣材料 | 符合總線規格標準 |
|
芯線結構 | 符合總線規格標準 |
|
芯線識別 | 符合總線規格標準 |
|
單元屏蔽箔 | - |
|
單元屏蔽 | - |
|
單元護套 | - |
|

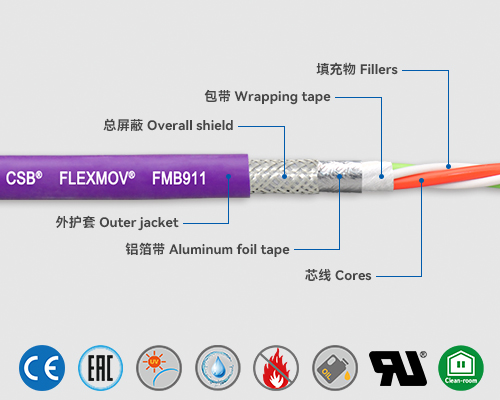

中間層 | 聚合物包帶纏繞在芯線束外 |
|
內護套 | - |
|
總屏蔽箔 | 鋁箔包帶纏繞在內護套外 |
|
總屏蔽 | 高度抗彎曲的鍍錫銅絲編織。 覆蓋線性約55%，光學約80%。 |
|
外護套 | 低粘性的PUR基混合物，高度耐磨、柔性，符合拖鏈要求。 |
|
護套顏色 | 丁香紅色 RAL4001 |
|
波阻抗[Ω] | 150 |
|
額定電壓 [V] | 50 |
|
測試電壓 [V] | 500 |
|
抗紫外線 | 中等 |
|
耐水解 | 高 |
|
耐低溫 [℃] | -50 |
|
耐油性 | 耐油（符合 IEC60811-404 標準，經SGS檢測），耐生物油（符合VDMA24568 標準，經SGS檢測） |
|
無鹵素 | 符合Following IEC60754 |
|
阻燃 | 符合IEC 60332-1-2、VW-1、FT1標準 |
|
無硅 | 不含會影響涂料附著力的硅 |
|
REACH | 符合(EC) No. 1907/2006 (REACH)標準 |
|
無鉛 | 符合 2015/863/EU (RoHS-II 經SGS檢測 Tested by SGS) |
|
EAC | 經認證No.KG 417/043.CN.02.00249 |
|
無塵室 | 符合 ISO 14644-1 |
|
CE | 符合 2014/35/EU |
|
UL | 符合UL20233, 80℃, 300V |
▊FLEXMOV? FMB911柔性總線系統電纜使用壽命
| 往返行程 | 500萬次 | 750萬次 | 1000萬次 |
適用溫度范圍 ℃ | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] | 最小彎曲半徑 R min. [系數 x d] |
| -20 / -10 | 15 | 16 | 17 |
| -10 / +60 | 12.5 | 13.5 | 14.5 |
| +60 / +70 | 15 | 16 | 17 |
***根據FLEXMOV?質保承諾
▊FLEXMOV?高柔性電纜查詢系統V1.0是基于CSB?實驗室大量的測試數據以及電纜材料與結構特性結合分析計算，您可以通過選擇護套材料、電纜應用參數與應用環境選項查找適用電纜，并結合電纜芯線與屏蔽要求系統會輸出適配的柔性電纜。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議柔性電纜在設備上需再次做測試驗證以完全符合實際使用要求。
▊FLEXMOV?高柔性電纜查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
