Polymer-tech SolutionsTM

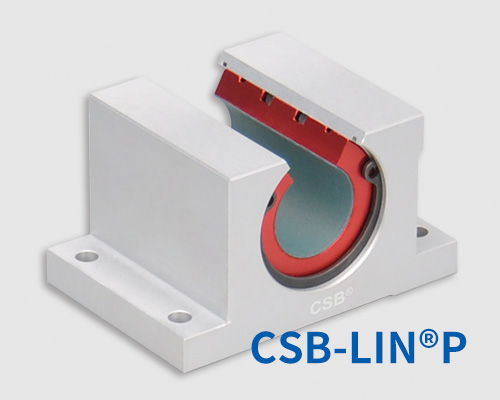

●開口式直線軸承座設計
●安裝LINPB-11RK-IN精密直線軸承
●自調心鋁合金座孔
●螺栓固定
●自潤滑免維護
●適合高速直線運動
TEFPLAS? B 是綜合高承載與耐磨特性的標準材料，適用于硬度HRC35以上鋼軸或硬質陽極氧化鋁軸；
TEFPLAS? G 出色的耐磨性能，較低的啟動摩擦力，適用于硬軸、硬質陽極氧化鋁軸；
TEFPLAS? E 符合FDA食品接觸安全材料，適用于不銹鋼軸或鋁軸。
產品編碼 | 最大許可動載荷 [N] | 最大許可靜載荷 [N] | 重量 | ||||
0° | 90° | 180° | 0° | 90° | 180° | [g] | |
LINPB-11GK-08-IN | 1995 | 3724 | 3985 | 3990 | 7447 | 7971 | 113.4 |
LINPB-11GK-10-IN | 2995 | 5594 | 5990 | 5990 | 11187 | 11980 | 226.8 |
LINPB-11GK-12-IN | 3901 | 7275 | 7793 | 7803 | 14550 | 15587 | 263.1 |
LINPB-11GK-16-IN | 7221 | 13466 | 14424 | 14442 | 26931 | 28847 | 453.6 |
LINPB-11GK-20-IN | 10541 | 19663 | 21055 | 21081 | 39326 | 42110 | 907.2 |
| LINPB-11GK-24-IN | 14451 | 26976 | 28895 | 28902 | 53953 | 57789 | 1360.8 |
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
