Polymer-tech SolutionsTM

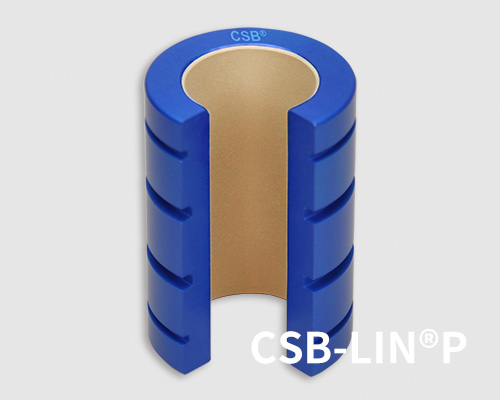

●開口式保持器設計

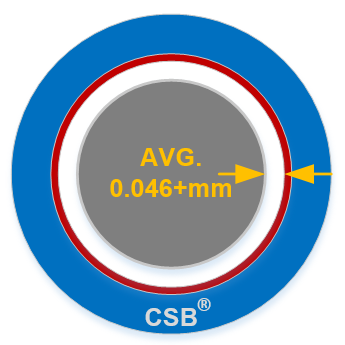

●尺寸精度與金屬滾珠直線軸承保持一致
●滑動層材料FDA等級TEFPLAS?E
●保持器材料采用表面硬化鋁合金
●自潤滑免維護
●配合支撐軸應用
TEFPLAS? B 是綜合高承載與耐磨特性的標準材料，適用于硬度HRC35以上鋼軸或硬質陽極氧化鋁軸；
TEFPLAS? G 出色的耐磨性能，較低的啟動摩擦力，適用于硬軸、硬質陽極氧化鋁軸；
TEFPLAS? E 符合FDA食品接觸安全材料，適用于不銹鋼軸或鋁軸。

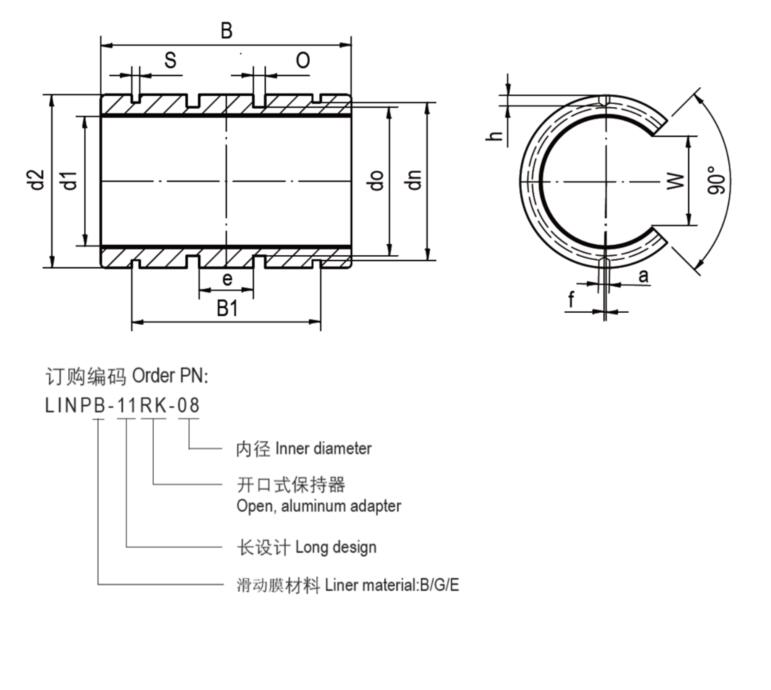

產品編碼 | 最大許可動載荷 [N] | 最大許可靜載荷 [N] | 重量 | ||||
0° | 90° | 180° | 0° | 90° | 180° | [g] | |
LINPE-11RK-08 | 1200 | 1035 | 375 | 2400 | 2070 | 750 | 8 |
LINPE-11RK-10 | 1740 | 1500 | 543 | 3480 | 3001 | 1087 | 11 |
LINPE-11RK-12 | 2304 | 1987 | 720 | 4608 | 2974 | 1440 | 15 |
LINPE-11RK-16 | 3456 | 2980 | 1080 | 6912 | 5961 | 2160 | 21 |
LINPE-11RK-20 | 5400 | 4657 | 1687 | 10800 | 9315 | 3375 | 42 |
LINPE-11RK-25 | 8700 | 7503 | 2718 | 17400 | 15007 | 5437 | 70 |
LINPE-11RK-30 | 12240 | 10557 | 3825 | 24480 | 21114 | 7650 | 132 |
| LINPE-11RK-40 | 19200 | 16560 | 6000 | 38400 | 33120 | 12000 | 278 |
| LINPE-11RK-50 | 30000 | 25875 | 9375 | 60000 | 51750 | 18750 | 479 |
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
639 次
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
