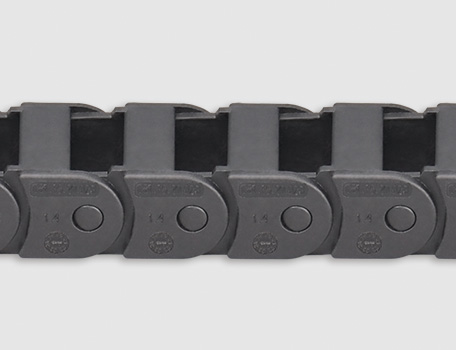

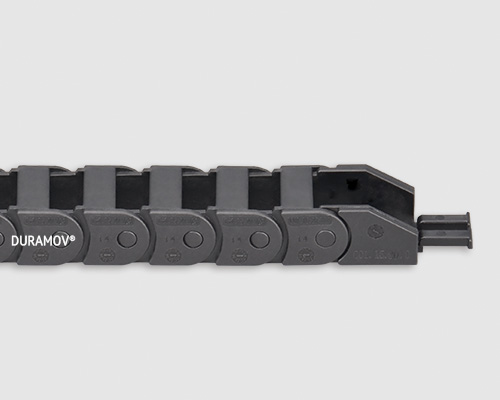

C01.15微型電纜拖鏈

產品特性

C01.15微型塑料拖鏈體積極小,基于一片式設計重量輕特別適用于高速運動。C01.15微型塑料拖鏈適用于較小安裝空間,多種尺寸規格可選。

● 長期使用溫度:-40/+120℃

● 內高Hi:15 mm
● 內寬Bi:16-50 mm
● 彎曲半徑R:25-48 mm
● 節距Pitch:20 mm

抗靜電電纜拖鏈根據需求提供ESD抗靜電荷/防爆版拖鏈C01E.15


C01.15微型電纜拖鏈
結構圖片

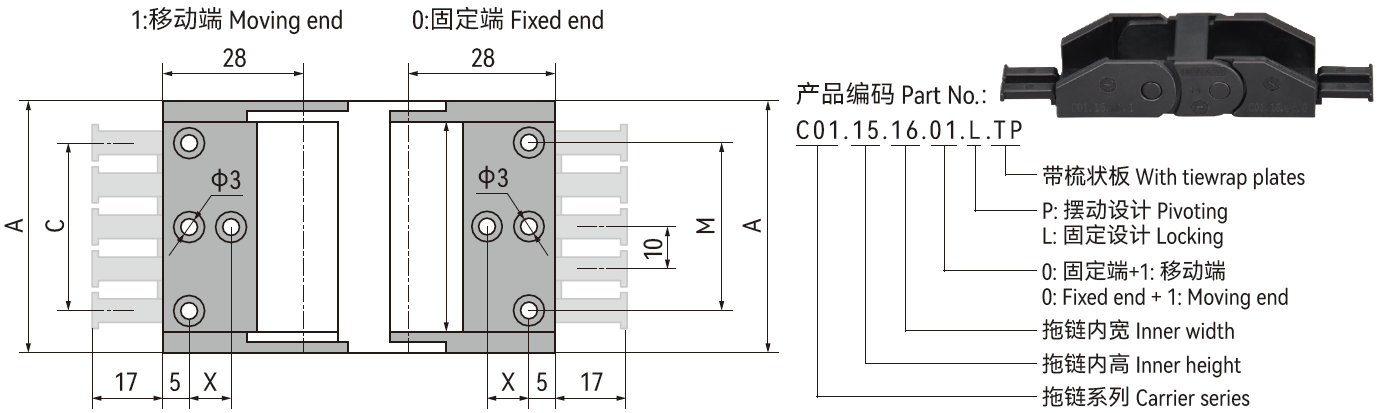

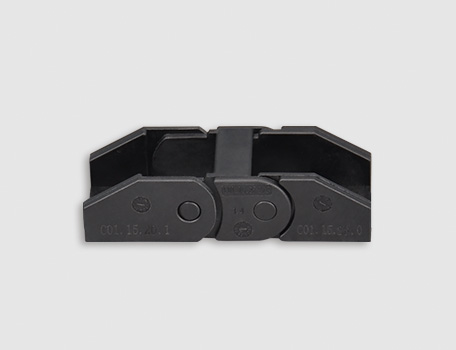

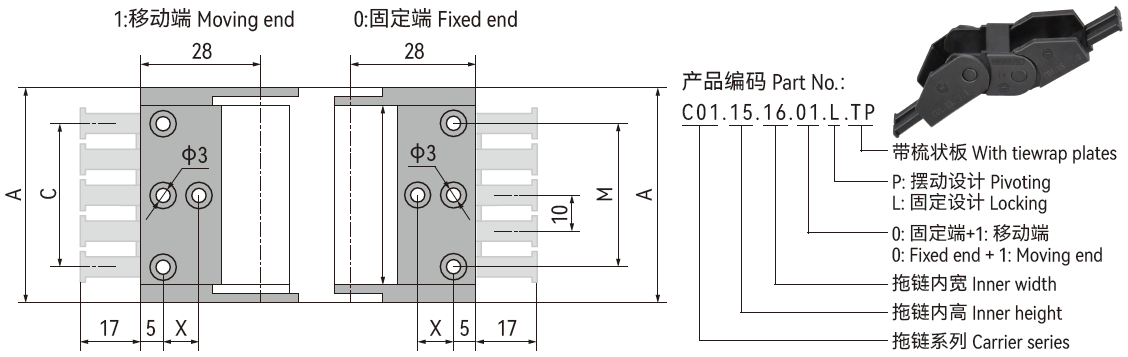

拖鏈接頭-固定


無梳妝板接頭編碼

(固定)

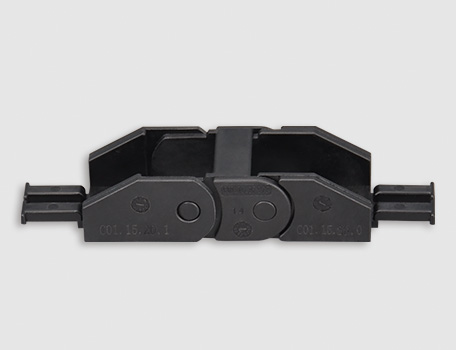

帶梳妝板接頭編碼

(固定)

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C
[mm]

齒數
[pcs]

C01.15.16.01.LC01.15.16.01.L.TP1624.28
/
10
2
C01.15.20.01.LC01.15.20.01.L.TP2028.28/102
C01.15.30.01.LC01.15.30.01.L.TP3038.2822203
C01.15.40.01.LC01.15.40.01.L.TP4048.2832304
C01.15.50.01.LC01.15.50.01.L.TP5058.2842405

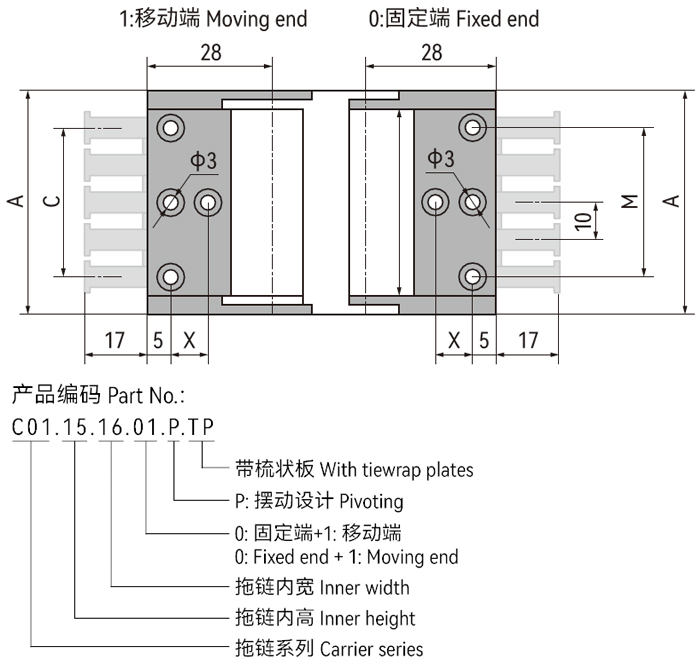

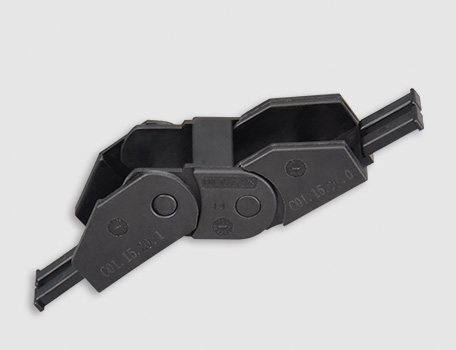

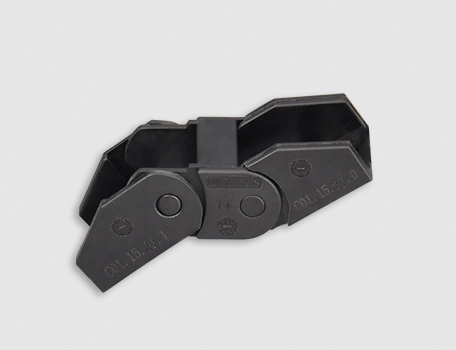

拖鏈接頭-擺動


無梳妝板接頭編碼

(擺動)

帶梳妝板接頭編碼

(擺動)

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C
[mm]

齒數
[pcs]

C01.15.16.01.PC01.15.16.01.P.TP1624.28
/
10
2
C01.15.20.01.PC01.15.20.01.P.TP2028.28/102
C01.15.30.01.PC01.15.30.01.P.TP3038.2822203
C01.15.40.01.PC01.15.40.01.P.TP4048.2832304
C01.15.50.01.PC01.15.50.01.P.TP5058.2842405

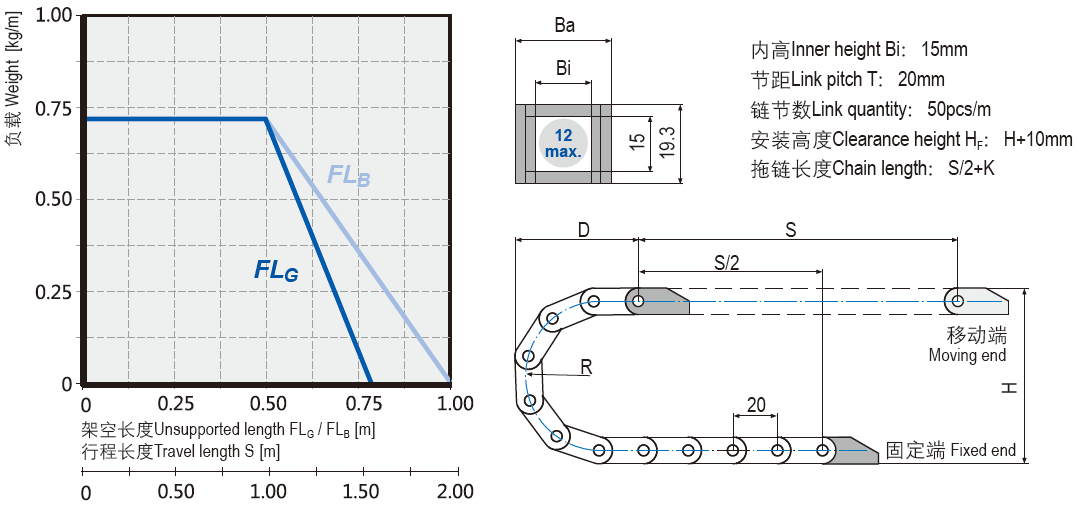

技術參數

微型電纜拖鏈技術參數

架空長度

≤ 1.0m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

不適用

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 5m

滑行速度/ 加速度

≤ 3 [m/s] / 10 [m/s2 ]

垂直站立

≤ 0.5m

允許溫度

-40℃ ~120℃

側向架空

≤ 0.5m

阻燃等級

UL94 HB

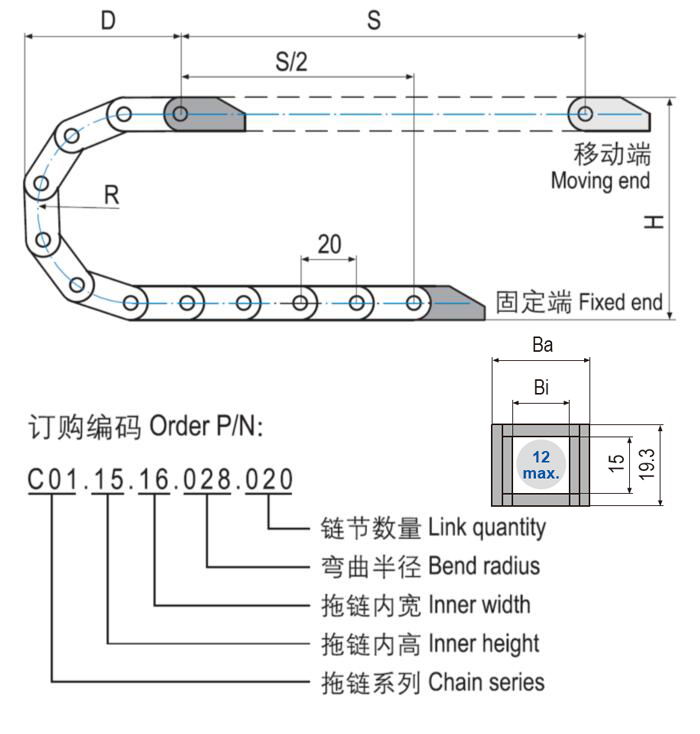

預裝拖鏈訂購編碼


▊ CSB微型電纜拖鏈安裝說明

CSB微型電纜拖鏈安裝說明

  扭轉并卡合                                                                                            扭轉并分開

拖鏈安裝尺寸

微型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R025028038048
H697595115
D65687888
K120130160195

*實際安裝高度:HF=H+15mm(負載 0.3kg/m)

接頭安裝方式

微型電纜拖鏈接頭安裝方式

*C01.15拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

C01.15.Bi.01.P

微型電纜拖鏈特殊配置

*推薦架空長行程拖行應用
