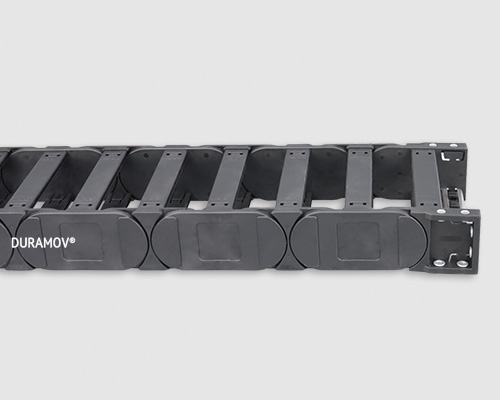

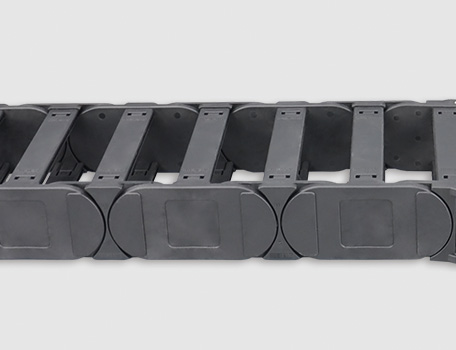

C03.56重載型電纜拖鏈

產品特性

C03.56重載型塑料拖鏈結合了電纜拖鏈之前所有的優點，是所有DURAMOV?塑料拖鏈中最好的。在與其它系列塑料拖鏈具有相同或更小尺寸的情況下，具有更好的穩固性。使用C03.56重載電纜拖鏈成本更低，壽命更長
● 長期使用溫度：-40/+120℃

● 內高Hi：56 mm
● 內寬Bi：100-300 mm
● 彎曲半徑R：135-400 mm
● 節距Pitch：91 mm

C03.56重載型電纜拖鏈
結構圖片

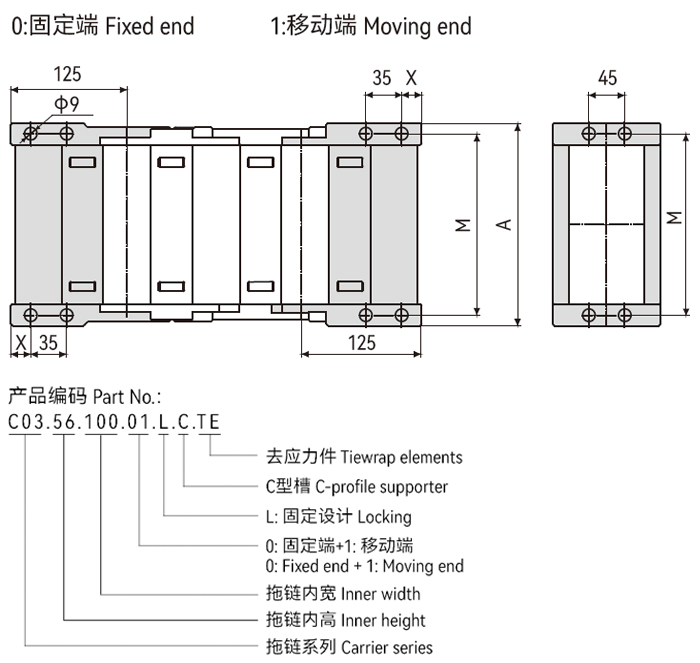

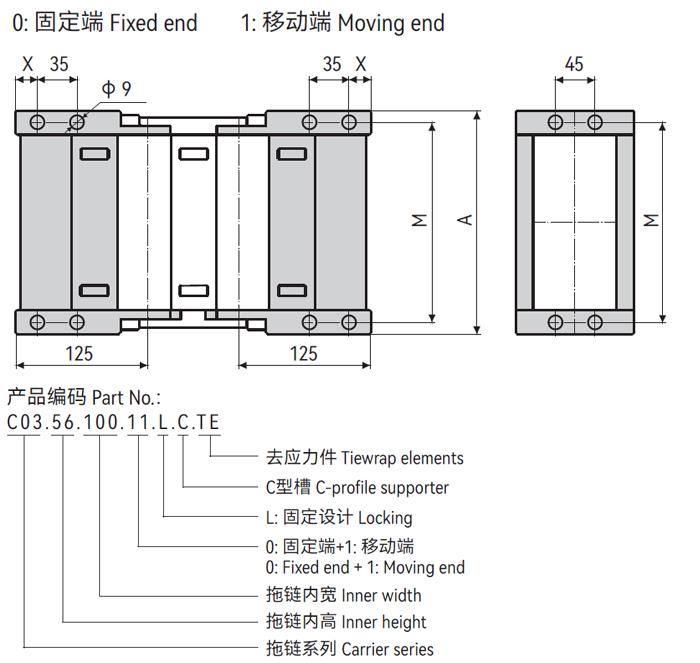

▊拖鏈接頭-固定


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（固定）

產品編碼

（固定）

C03.56.100.01.L.C.TEC03.56.100.11.L.C.TE10014120
1236
C03.56.125.01.L.C.TEC03.56.125.11.L.C.TE12516620
1488
C03.56.150.01.L.C.TEC03.56.150.11.L.C.TE15019120
17310
C03.56.175.01.L.C.TEC03.56.175.11.L.C.TE17521620
19811
C03.56.200.01.L.C.TEC03.56.200.11.L.C.TE20024120
22313

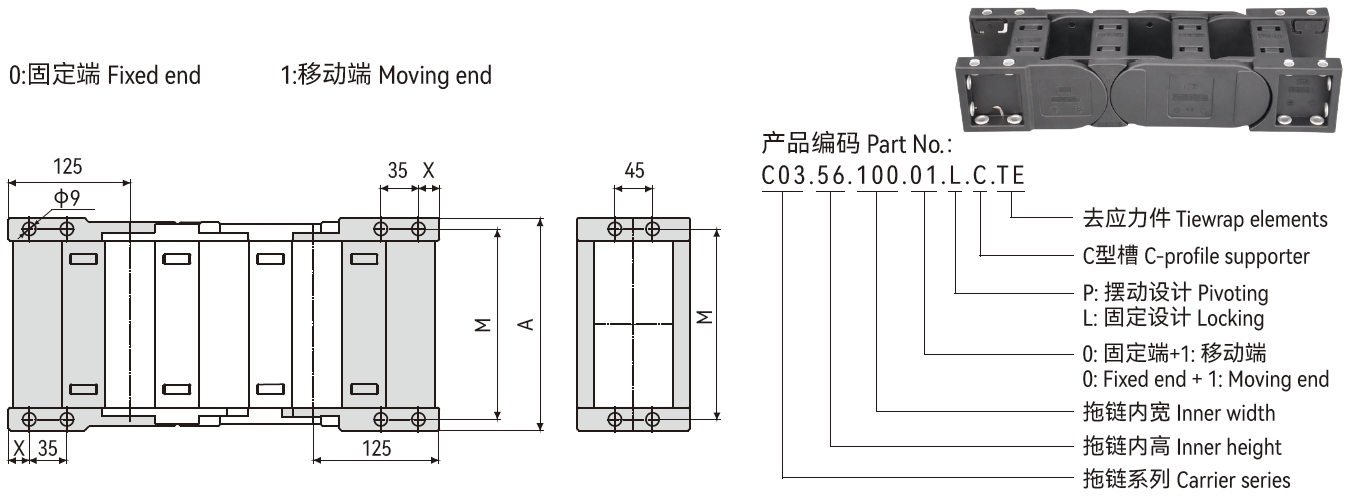

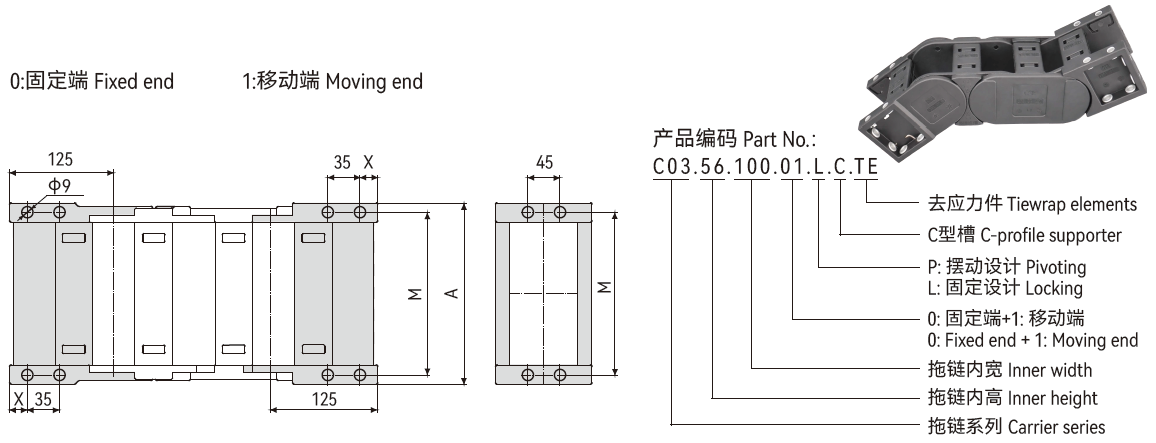

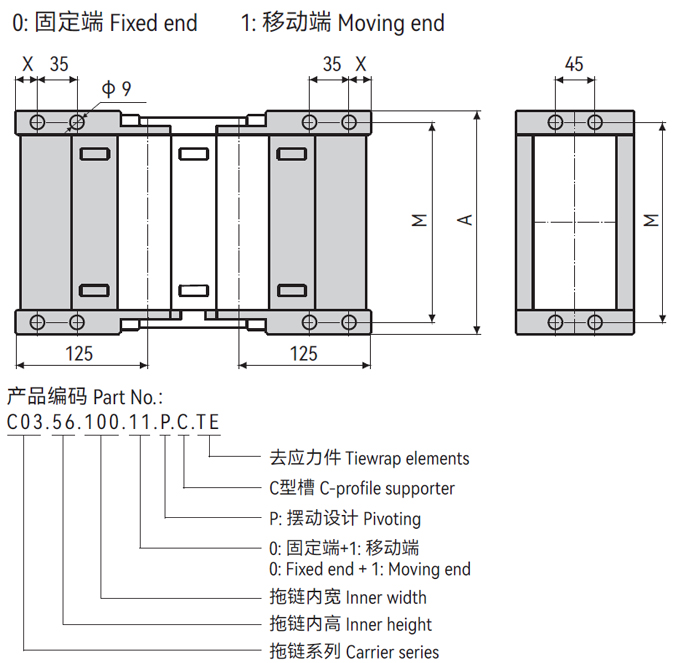

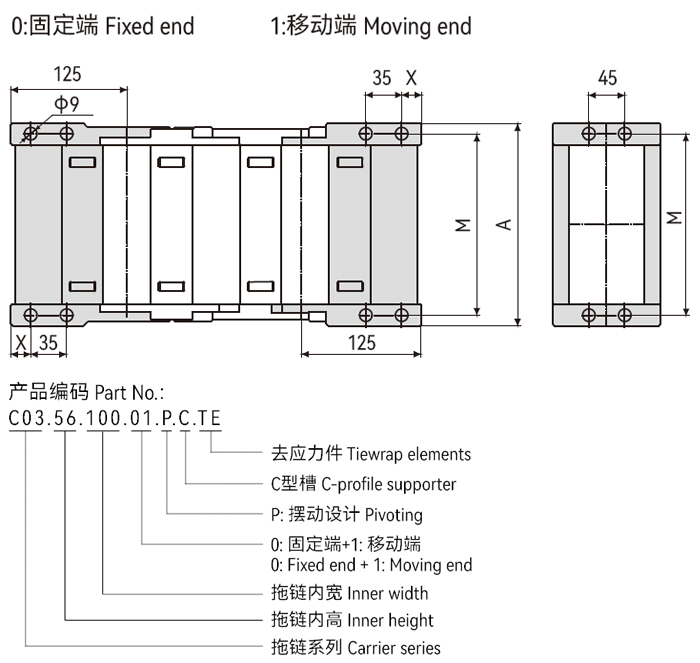

▊拖鏈接頭-擺動


A2鏈節數為偶數A1鏈節數為奇數

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

產品編碼

（擺動）

產品編碼

（擺動）

C03.56.100.01.P.C.TEC03.56.100.11.P.C.TE10014120
1236
C03.56.125.01.P.C.TEC03.56.125.11.P.C.TE12516620
1488
C03.56.150.01.P.C.TEC03.56.150.11.P.C.TE15019120
17310
C03.56.175.01.P.C.TEC03.56.175.11.P.C.TE17521620
19811
C03.56.200.01.P.C.TEC03.56.200.11.P.C.TE20024120
22313

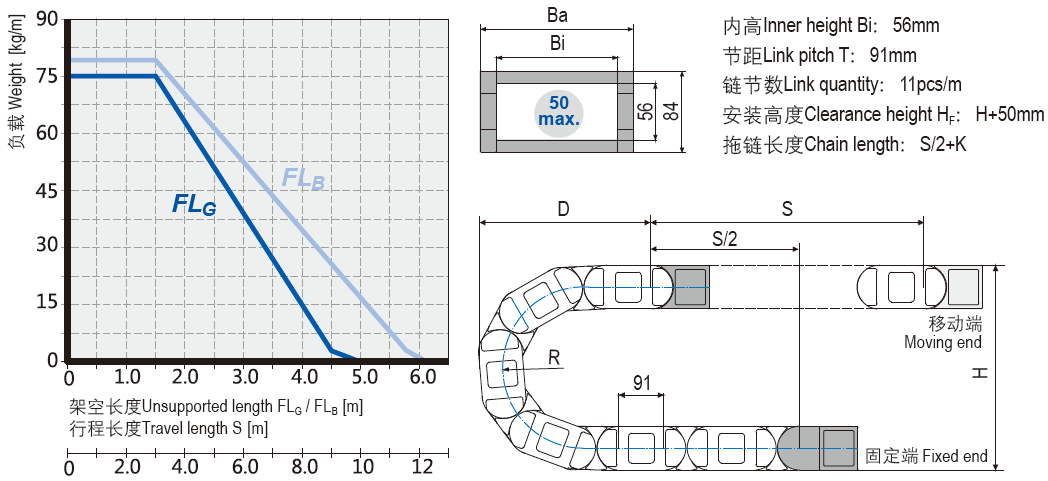

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 5.0m


速度/ 加速度 FLG

≤ 10 [m/s] / 50 [m/s2 ]

滑行距離

12-400m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 40m

滑行速度/ 加速度

≤ 4 [m/s] / 25 [m/s2 ]

垂直站立

≤ 3.0m

允許溫度

-40℃ ~120℃

側向架空

≤ 2.5m

阻燃等級

UL94 HB

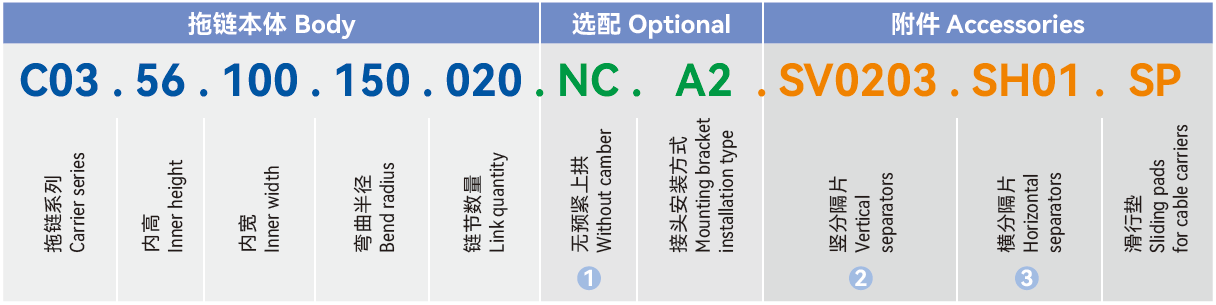

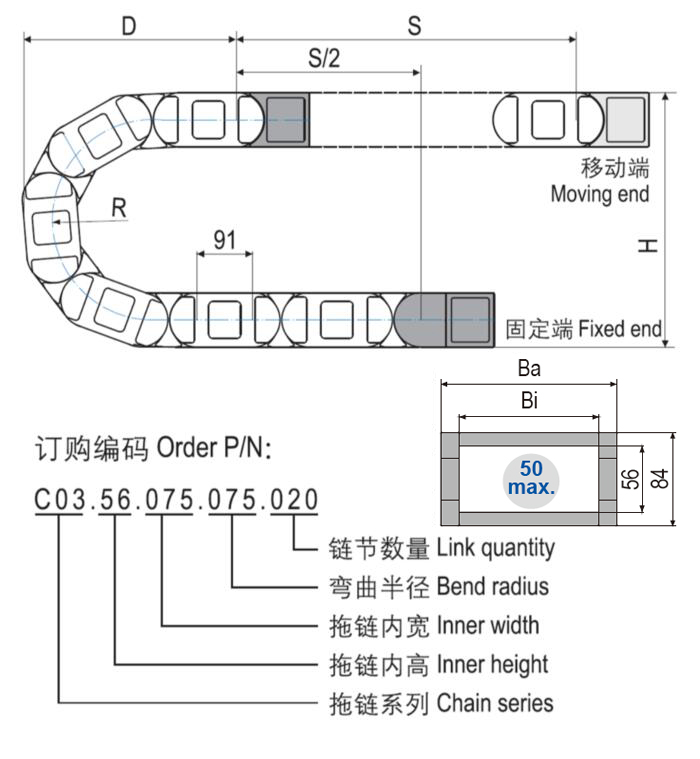

▊預裝拖鏈訂購編碼


① 根據需求提供無預應力上拱度NC版本拖鏈
② SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
③ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB重載型電纜拖鏈安裝說明

CSB重載型電纜拖鏈安裝說明

▊拖鏈安裝尺寸

重載型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R135150175200250300350400450500
H3543844344845846847848849841084
D314329354379429479529579629679
K61065573581597011251285144016001755

*實際安裝高度：HF=H+40mm（負載 2.5kg/m)

▊C03.56長行程滑行應用 | 12-400m

R135150175200250300350400450500
H2270266266266266266266266266266
D226845058071098011801440153017001850
K261081910921274163820022275254829123276
△CL-159259359559709905959
1059
1159

▊接頭安裝方式

重載型電纜拖鏈接頭安裝方式

*C03.56拖鏈接頭安裝方式示意圖
*接頭安裝方式取決于鏈節數是奇數還是偶數：奇數為A1，偶數為A2

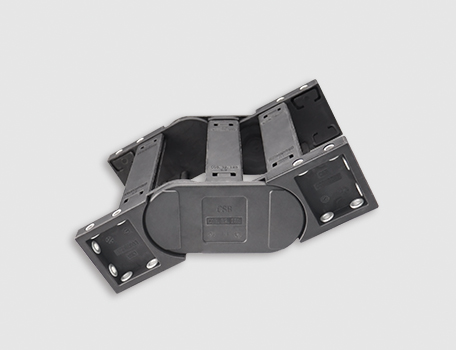

▊C03.56.Bi.01.P.C

重載型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

重載型電纜拖鏈自由鏈節

*可S型站立


C03電纜拖鏈豎分隔片
C03電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

更多
C03拖鏈消除應力單元
C03拖鏈消除應力單元

● 適用C型支架，配合扎帶使用
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

更多
C03電纜拖鏈長行程拖行-滑行墊
C03電纜拖鏈長行程拖行-滑行墊

● 用于C03塑料電纜拖鏈長行程保護
● 經過摩擦優化耐磨復合塑料制成
● 堅固耐用，延長電纜拖鏈壽命
● 作為獨立部件供貨

更多
橫分隔片
橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

更多
C03 C型支架（重型）
C03 C型支架（重型）

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
C03 C型支架
C03 C型支架

● C型支架鋁合金陽極氧化表面
● 消除應力塑料元件可在導向槽內滑動
● 方便固定電纜并易于拆裝
● 作為獨立部件供貨

更多
單層電纜夾
單層電纜夾

● 可與C03系列接頭及C型支架集成
● 節約安裝時間、空間、成本、緊湊的模塊化設計
● 支撐面長，具有良好的穩定性
● 更方便固定電纜，易于拆裝

更多
BL 波紋管
BL 波紋管

BL波紋管適用于眾多通用機械行業，出色的耐低溫和自阻燃性能還適用于汽車工業。此系列波紋管可在低溫下保持較好的抗沖擊性能，并具有良好的耐候性...

更多

C03 重載型電纜拖鏈

文件類型 PDF文件
文件大小 739KB
出版時間 10-2024
出版序號 CSB/CAT.067
立即下載

565 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
