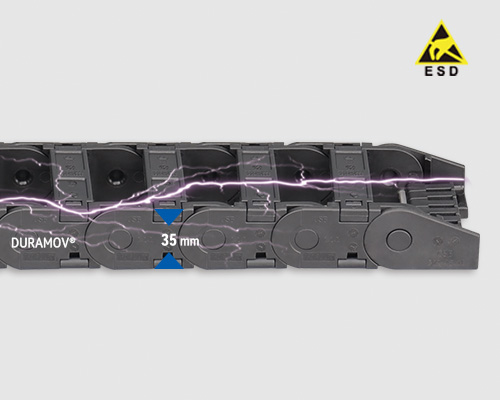

C02E.35抗靜電通用型塑料拖鏈?zhǔn)菓?yīng)用范圍廣泛的產品，簡單而多功能的組裝結合堅固性，高強度配合更安靜的運動，更長的電纜壽命和許多安裝選項
● 消除靜電，表面電阻<109Ω
● 長期使用溫度：-40/+120℃
● 內高Hi：35 mm
● 內寬Bi：50-150 mm
● 彎曲半徑R：63-250 mm
● 節距Pitch：56 mm

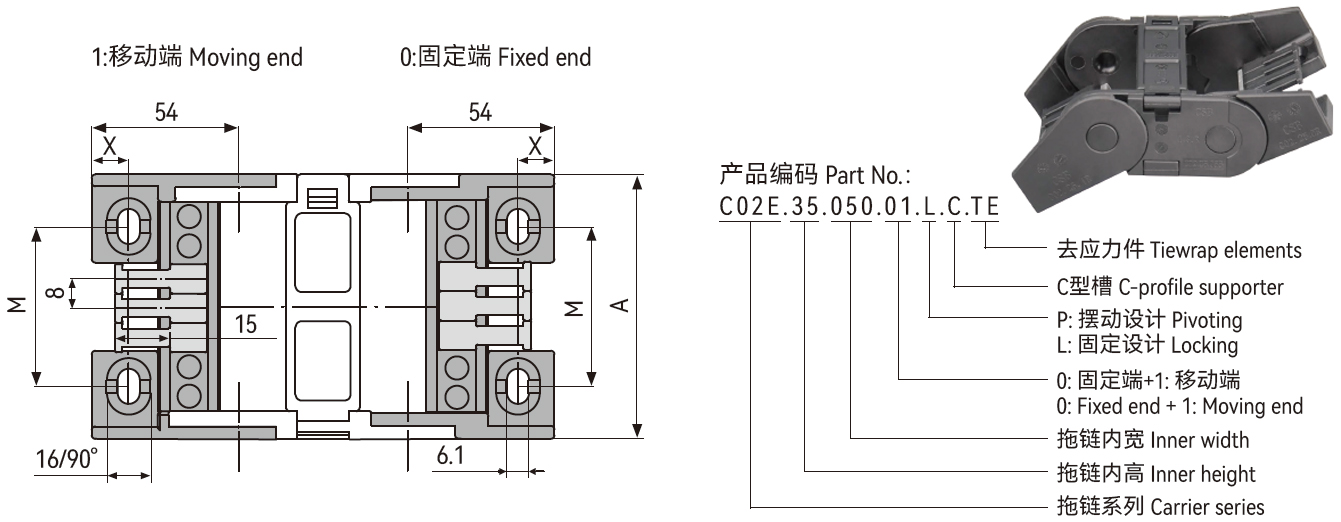

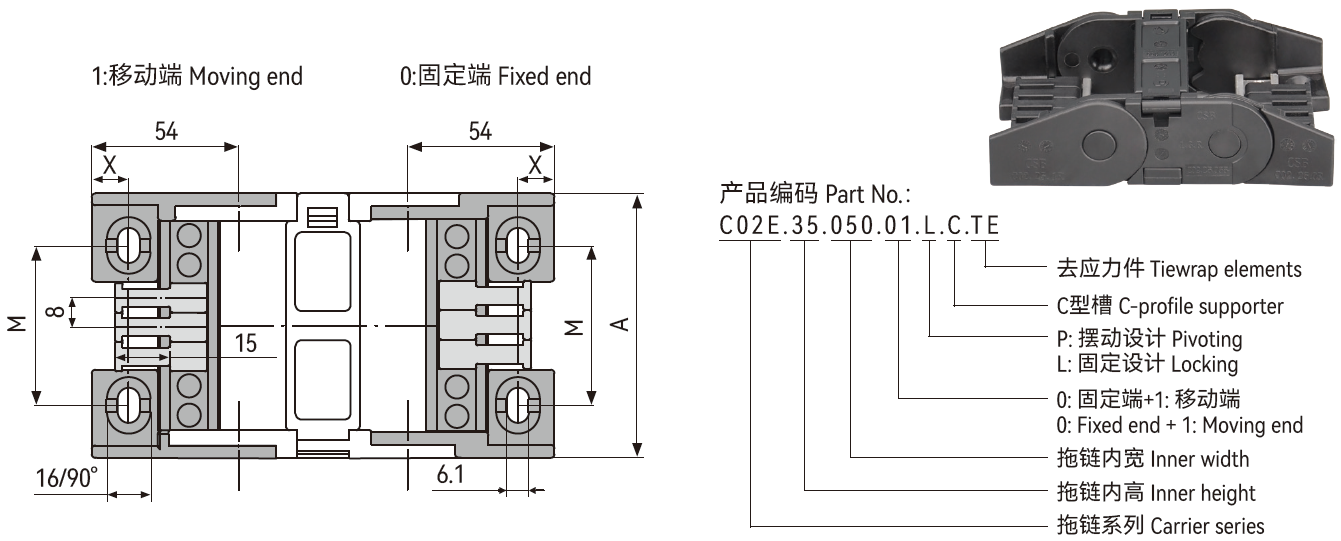

產品編碼 （固定） | 拖鏈內寬 | A | X | M | 安裝應力單元最大數量 |
| C02E.35.050.01.L.C.TE | 50 | 68 | 17 | 30 | 5 |
| C02E.35.060.01.L.C.TE | 60 | 78 | 17 | 40 | 6 |
| C02E.35.075.01.L.C.TE | 75 | 93 | 17 | 55 | 8 |
| C02E.35.100.01.L.C.TE | 100 | 116 | 17 | 80 | 11 |
| C02E.35.125.01.L.C.TE | 125 | 143 | 17 | 105 | 14 |
| C02E.35.150.01.L.C.TE | 150 | 168 | 17 | 130 | 17 |

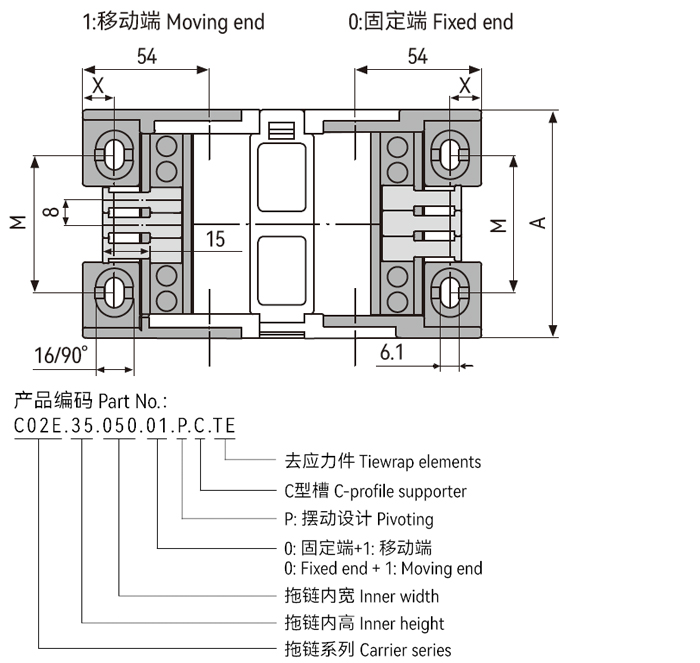

產品編碼 （擺動） | 拖鏈內寬 | A | X | M | 安裝應力單元最大數量 |
| C02E.35.050.01.P.C.TE | 50 | 68 | 17 | 30 | 5 |
| C02E.35.060.01.P.C.TE | 60 | 78 | 17 | 40 | 6 |
| C02E.35.075.01.P.C.TE | 75 | 93 | 17 | 55 | 8 |
| C02E.35.100.01.P.C.TE | 100 | 116 | 17 | 80 | 11 |
| C02E.35.125.01.P.C.TE | 125 | 143 | 17 | 105 | 14 |
| C02E.35.150.01.P.C.TE | 150 | 168 | 17 | 130 | 17 |

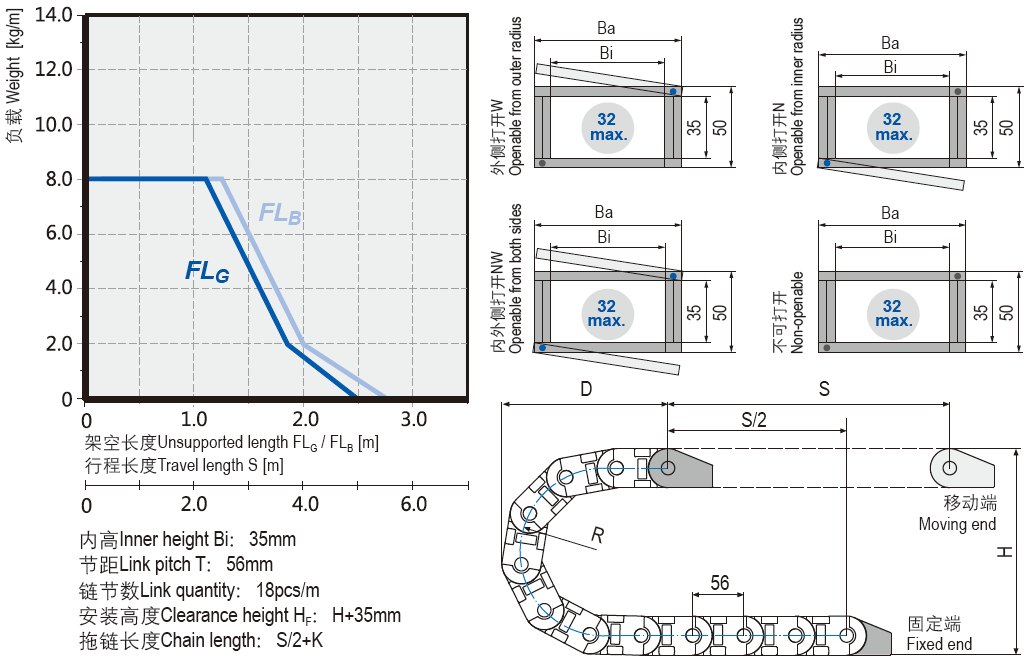

 | 架空長度 | ≤ 2.75m | 速度/ 加速度 FLG | ≤ 20 [m/s] / 200 [m/s2 ] | |
滑行距離 | ≤ 120m | 速度/ 加速度 FLB | ≤ 3 [m/s] / 6 [m/s2 ] | ||
豎直懸掛 | ≤ 50m | 滑行速度/ 加速度 | ≤ 10 [m/s] / 50 [m/s2 ] | ||
垂直站立 | ≤ 3.0m | 允許溫度 | -40℃ ~120℃ | ||
側向架空 | ≤ 1.0m | 阻燃等級 | UL94 HB |

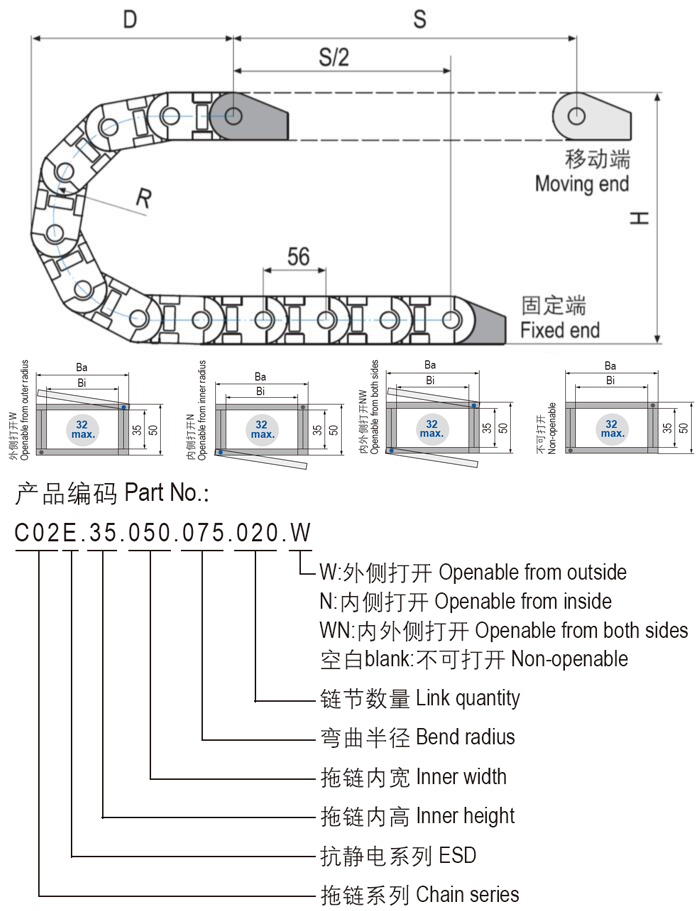

① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔位
*如果安裝空間受到限制請咨詢CSB?.
| R | 063 | 075 | 100 | 125 | 150 | 175 | 200 | 250 |
| H | 176 | 200 | 250 | 300 | 350 | 400 | 450 | 550 |
| D | 172 | 184 | 209 | 234 | 259 | 284 | 309 | 359 |
| K | 310 | 350 | 430 | 505 | 585 | 665 | 745 | 900 |
*實際安裝高度：HF=H+10mm（負載 0.1kg/m)
*C02E.35拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式
*推薦架空長行程拖行應用
*可S型站立
▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。
▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
