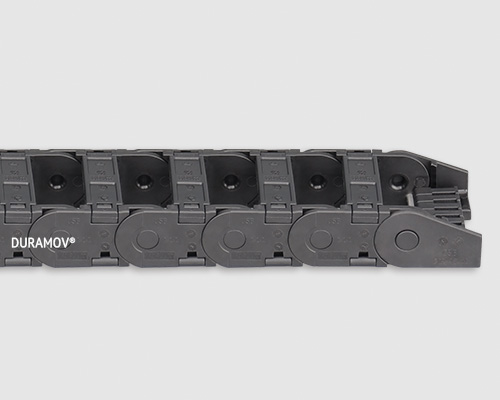

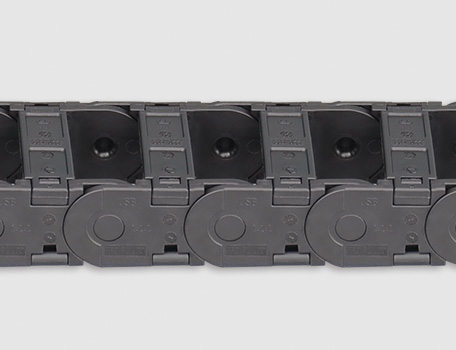

C02.25通用型電纜拖鏈

產品特性

C02.25通用型塑料拖鏈?zhǔn)菓?yīng)用范圍廣泛的產品，簡單而多功能的組裝結合堅固性，高強度配合更安靜的運動，更長的電纜壽命和許多安裝選項
● 長期使用溫度：-40/+120℃

● 內高Hi：25 mm
● 內寬Bi：38-125 mm
● 彎曲半徑R：55-250 mm
● 節距Pitch：46 mm

抗靜電電纜拖鏈根據需求提供ESD抗靜電荷/防爆版拖鏈C02E.25

C02.25通用型電纜拖鏈
結構圖片

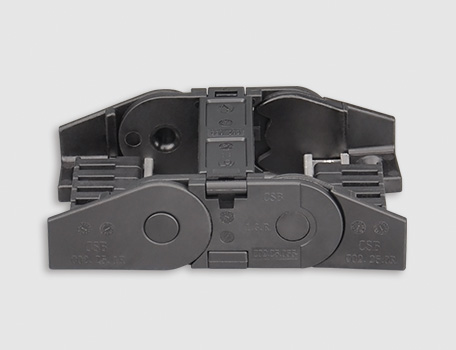

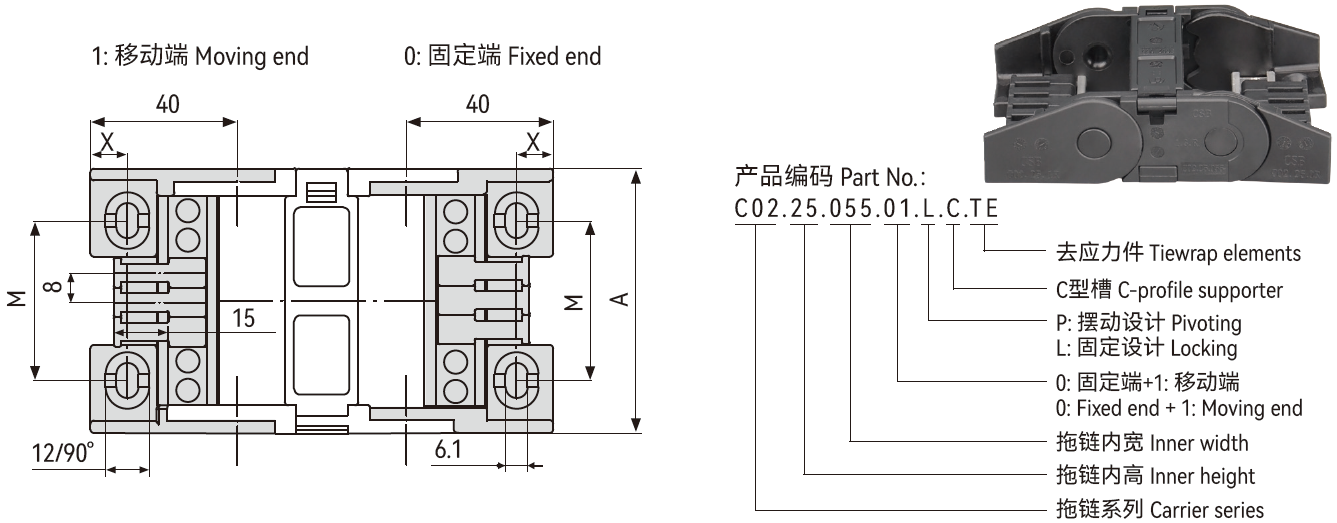

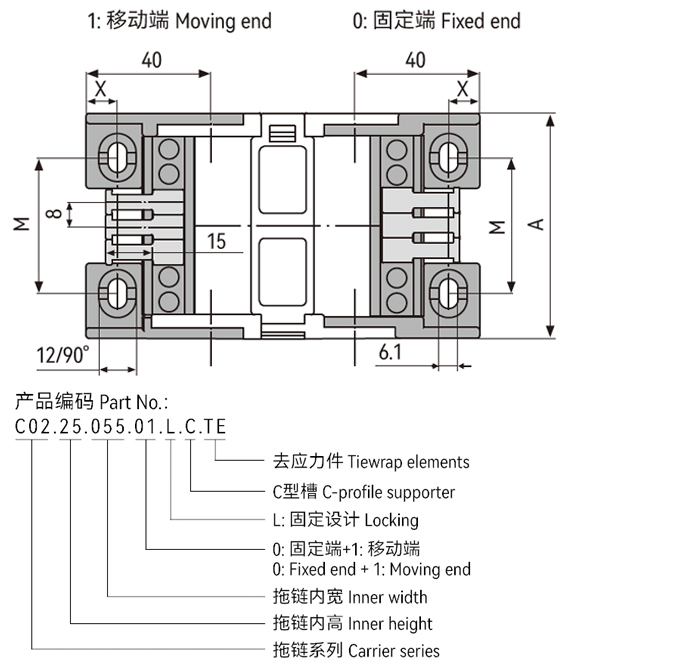

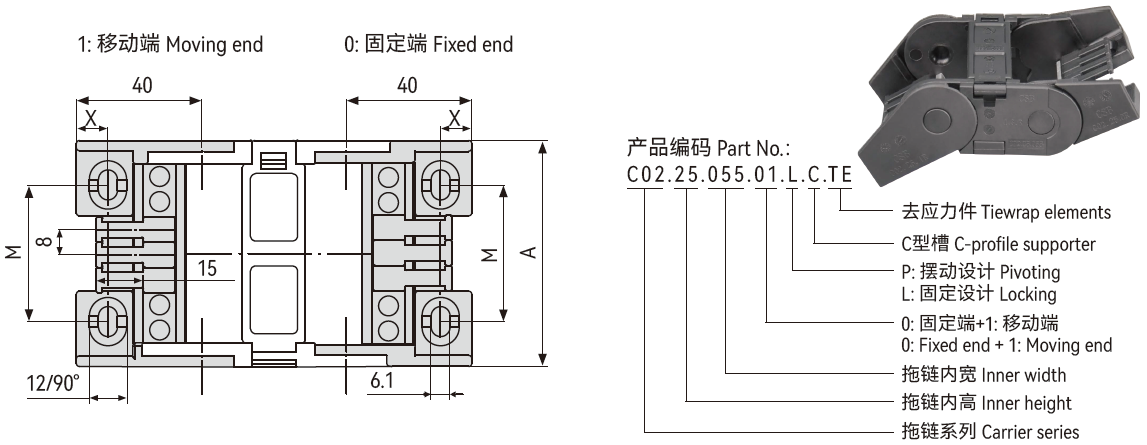

▊拖鏈接頭-固定


產品編碼

（固定）

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

C02.25.035.01.L.C.TE385510
25
4
C02.25.045.01.L.C.TE486510
35
5
C02.25.055.01.L.C.TE577410
44
7
C02.25.065.01.L.C.TE678210
52
8
C02.25.075.01.L.C.TE779410
64
9
C02.25.085.01.L.C.TE8710210
72
10
C02.25.100.01.L.C.TE10312010
90
12
C02.25.125.01.L.C.TE12514210
112
15

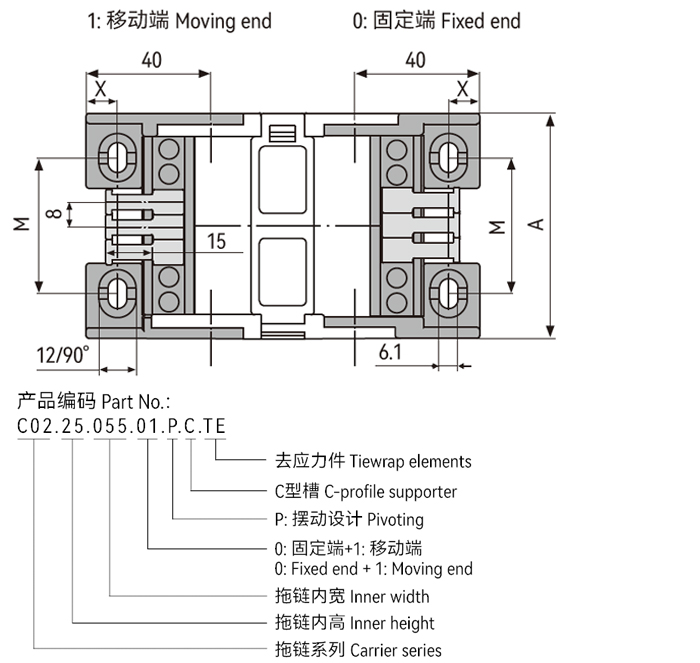

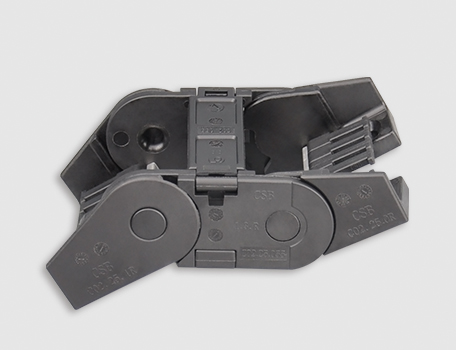

▊拖鏈接頭-擺動


產品編碼

（擺動）

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

C02.25.035.01.P.C.TE385510
25
4
C02.25.045.01.P.C.TE486510
35
5
C02.25.055.01.P.C.TE577410
44
7
C02.25.065.01.P.C.TE678210
52
8
C02.25.075.01.P.C.TE779410
64
9
C02.25.085.01.P.C.TE8710210
72
10
C02.25.100.01.P.C.TE10312010
90
12
C02.25.125.01.P.C.TE12514210
112
15

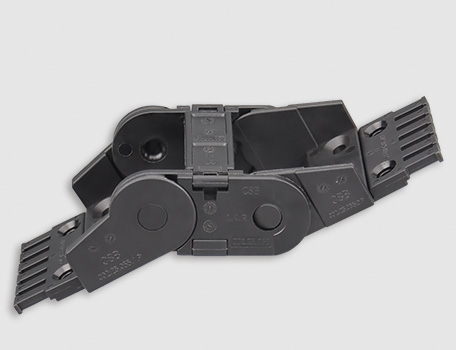

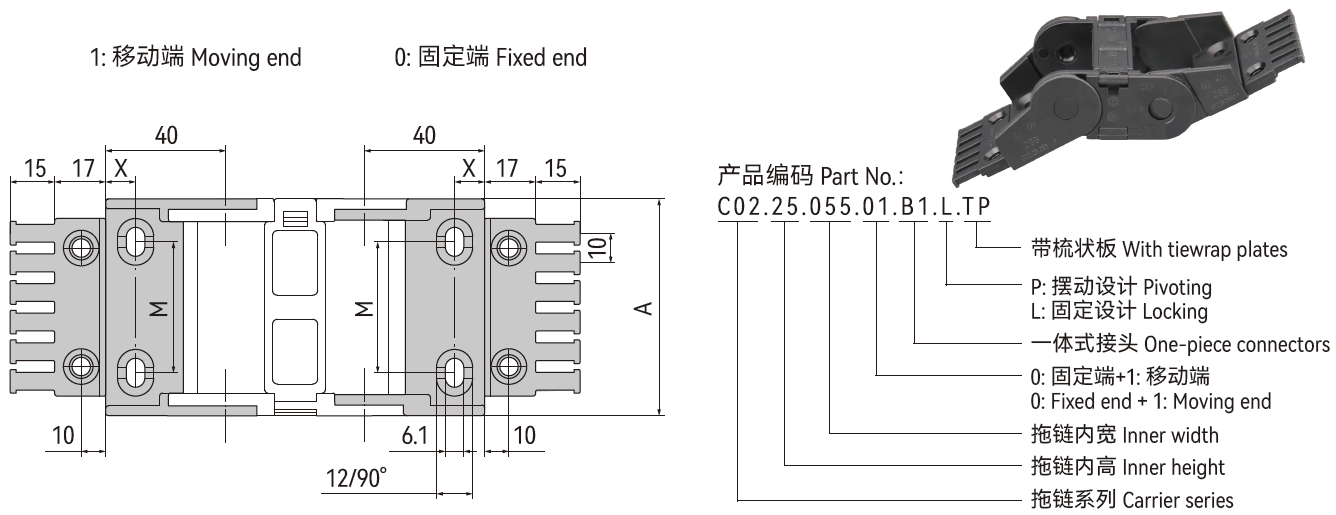

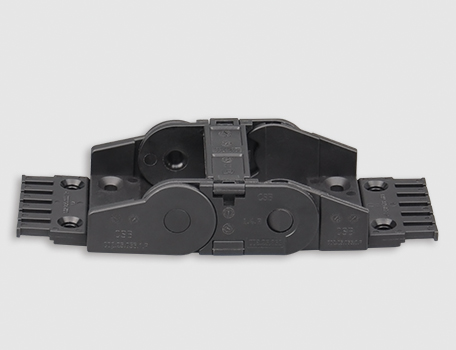

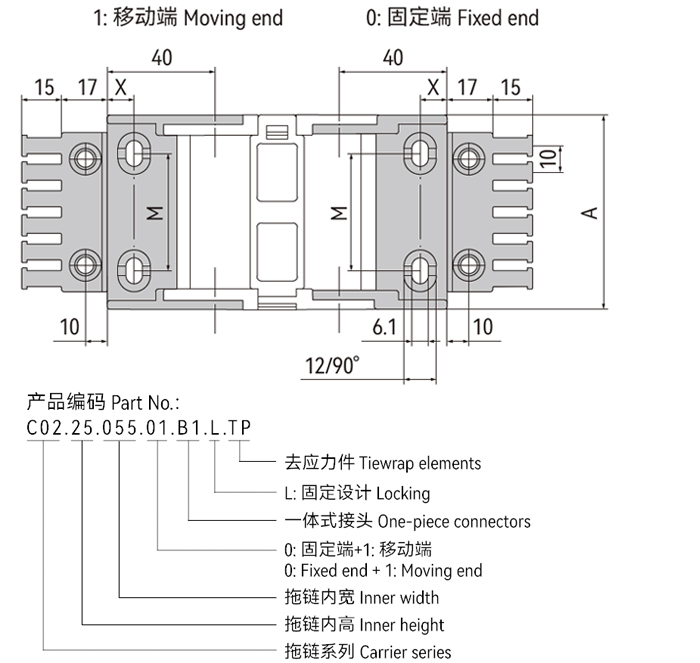

▊一體式拖鏈接頭-固定


產品編碼

（固定）

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C02.25.035.01.B1.L.TP385410
24.5
C02.25.045.01.B1.L.TP486510
34.5
C02.25.055.01.B1.L.TP577310
43.5
C02.25.065.01.B1.L.TP678310
53.5
C02.25.075.01.B1.L.TP779310
63.5
C02.25.085.01.B1.L.TP8710110
73.5
C02.25.100.01.B1.L.TP10311910
89.5
C02.25.125.01.B1.L.TP12514110
111.5

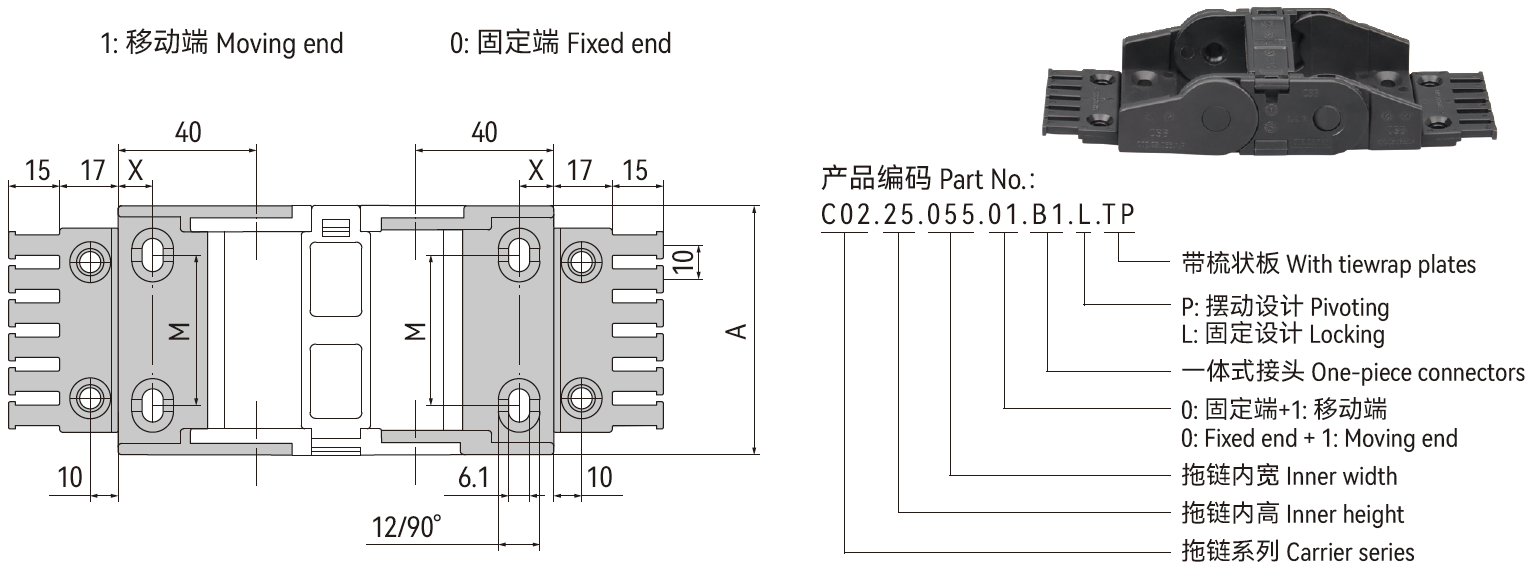

▊一體式拖鏈接頭-擺動


產品編碼

（擺動）

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

C02.25.035.01.B1.P.TP385410
24.5
C02.25.045.01.B1.P.TP486510
34.5
C02.25.055.01.B1.P.TP577310
43.5
C02.25.065.01.B1.P.TP678310
53.5
C02.25.075.01.B1.P.TP779310
63.5
C02.25.085.01.B1.P.TP8710110
73.5
C02.25.100.01.B1.P.TP10311910
89.5
C02.25.125.01.B1.P.TP12514110
111.5

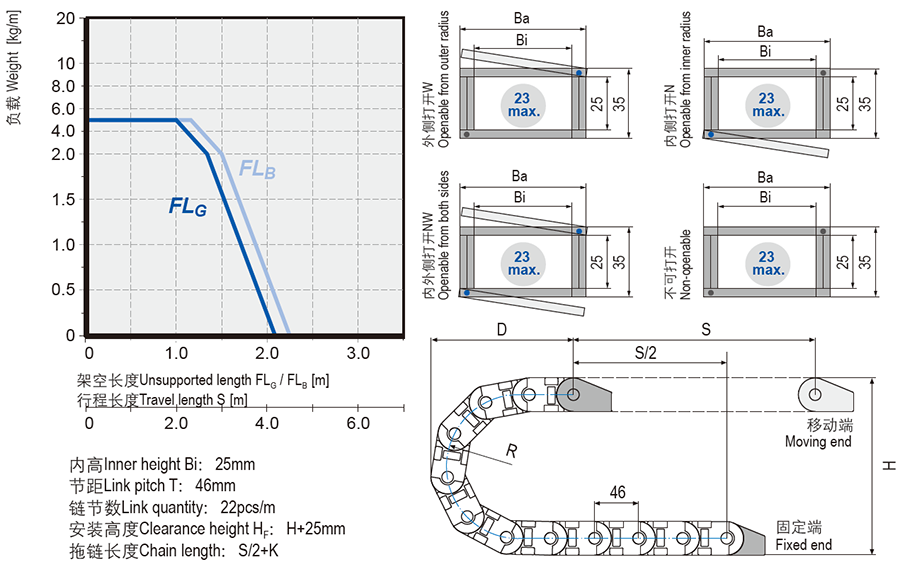

▊技術參數

電纜拖鏈技術參數

架空長度

≤ 2.25m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

≤ 100m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 40m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s2 ]

垂直站立

≤ 3.0m

允許溫度

-40℃ ~120℃

側向架空

≤ 1.0m

阻燃等級

UL94 HB

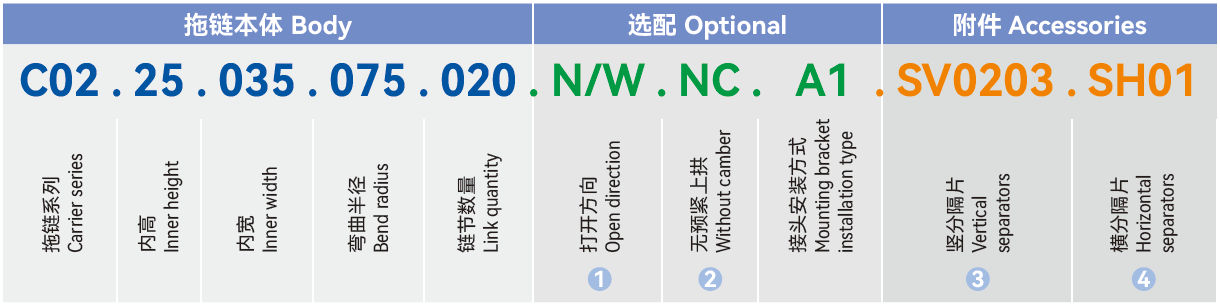

▊預裝拖鏈訂購編碼


① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔

▊ CSB通用型電纜拖鏈安裝說明

CSB通用型電纜拖鏈安裝說明

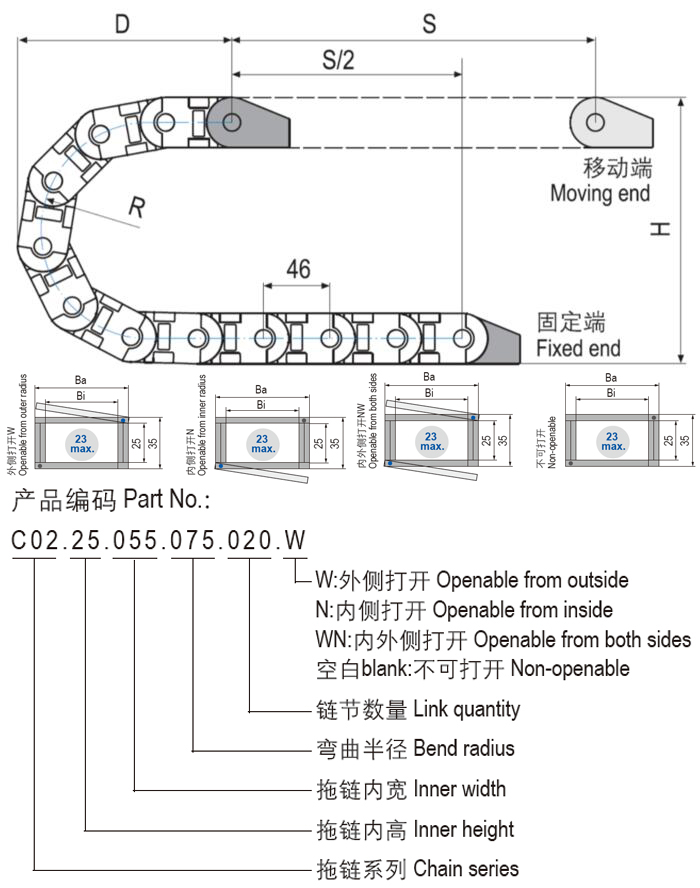

▊拖鏈安裝尺寸

通用型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R055075100125150175200225250
H145185235285335385435485535
D142162187212237262287312337
K265330410485565645725800880

*實際安裝高度：HF=H+25mm（負載 1.5kg/m)

▊C02.25長行程滑行應用 | 10-120m

R055075100125150175200225250
H2110150100100100100100100100
D214216238044059075595010401130
K226533064473610121242147216101794
△CL--204244364504674754804

▊接頭安裝方式

通用型電纜拖鏈接頭安裝方式

*C02.25拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

▊C02.25.Bi.01.P.C

通用型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

通用型電纜拖鏈自由鏈節

*可S型站立


C02電纜拖鏈豎分隔片
C02電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝

更多
C02拖鏈消除應力單元
C02拖鏈消除應力單元

● 適用C型支架，帶梳齒狀應力元件
● 更方便固定電纜，易于拆裝
● 節約安裝時間，空間、成本，緊湊的模塊化設計

更多
橫分隔片
橫分隔片

● 配合豎分隔片使用將電纜拖鏈內空間上下分層布置
● 豎分隔片可沿橫分隔片水平方向自由移動
● C02與C03預裝電纜拖鏈可選通用配置

更多
C02 C型支架
C02 C型支架

● 鋁合金材質，表面陽極氧化
● 消除應力元件可在導向槽內運動

更多
梳狀板
梳狀板

● 可通過卡扣與一些接頭裝配
● 可作為獨立部件采用螺栓固定在設備上
● 可以作為獨立部件供貨

更多

C02 通用型電纜拖鏈

文件類型 PDF文件
文件大小 687KB
出版時間 10-2023
出版序號 CSB/CAT.064
立即下載

781 次

▊DURAMOV?電纜拖鏈查詢系統V1.1是基于CSB?實驗室大量的測試數據以及拖鏈材料特性結合分析計算，您可以通過輸入填充電纜、氣管以及油管參數，并結合拖鏈安裝尺寸參數等進行模擬計算，系統會根據輸入?yún)?shù)校核校核拖鏈數據，最終輸出適配的電纜拖鏈。

▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；CSB?建議電纜拖鏈在設備上需再次做測試驗證以完全符合實際使用要求。

▊DURAMOV?電纜拖鏈查詢系統輸出數據信息僅供設計選型參考，不可作為最終電纜拖鏈符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
