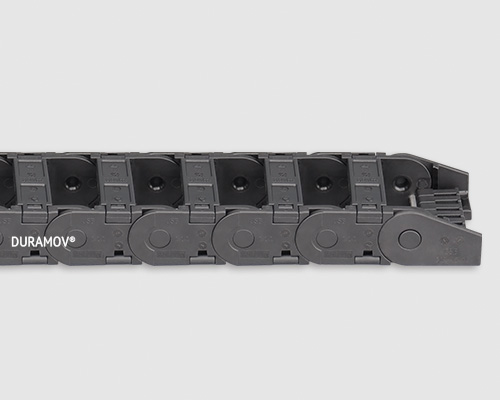

C02.18通用型電纜拖鏈

產品特性

C02.18通用型塑料拖鏈是應用范圍廣泛的產品,簡單而多功能的組裝結合堅固性,高強度配合更安靜的運動,更長的電纜壽命和許多安裝選項
● 長期使用溫度:-40/+120℃
● 內高Hi:18 mm
● 內寬Bi:38-125 mm
● 彎曲半徑R:38-150 mm
● 節距Pitch:40 mm

抗靜電電纜拖鏈根據需求提供ESD抗靜電荷/防爆版拖鏈C02E.18


C02.18通用型電纜拖鏈
結構圖片

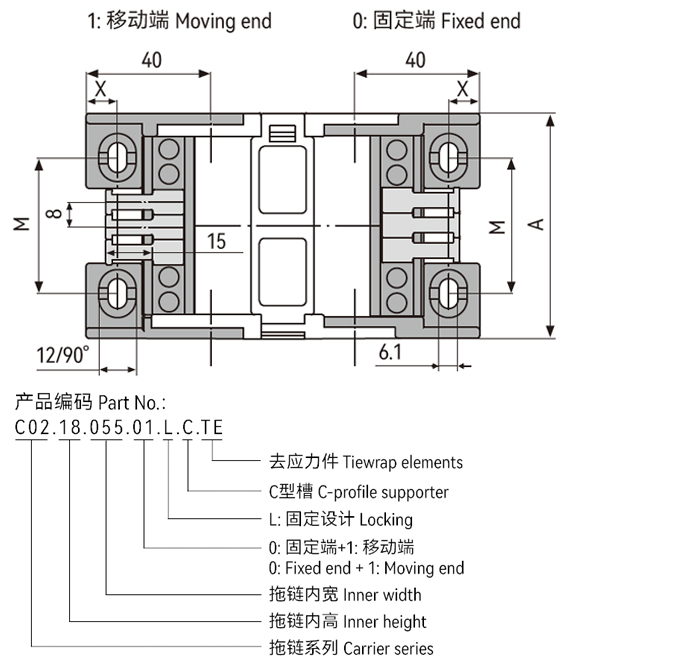

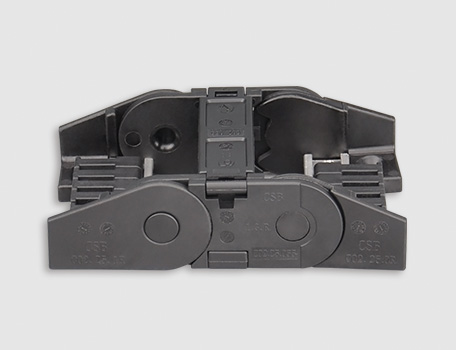

拖鏈接頭-固定


產品編碼

(固定)

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

C02.18.035.01.L.C.TE38549
24.54
C02.18.045.01.L.C.TE48649
34.55
C02.18.055.01.L.C.TE57739
43.57
C02.18.065.01.L.C.TE67819
53.58
C02.18.075.01.L.C.TE77939
63.59
C02.18.085.01.L.C.TE871019
73.510
C02.18.100.01.L.C.TE1031199
89.512
C02.18.125.01.L.C.TE1251419
111.514

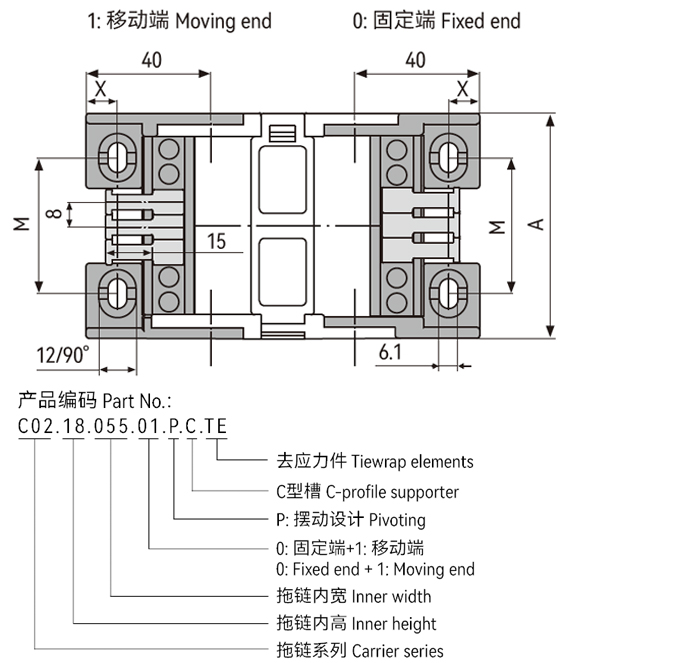

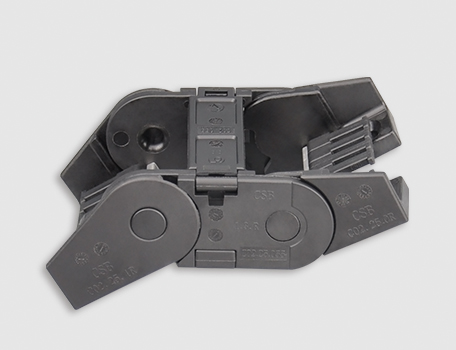

拖鏈接頭-擺動


產品編碼

(擺動)

拖鏈內寬
[mm]

A
[mm]

X
[mm]

M
[mm]

安裝應力單元最大數量
[pcs]

C02.18.035.01.P.C.TE38549
24.54
C02.18.045.01.P.C.TE48649
34.55
C02.18.055.01.P.C.TE57739
43.57
C02.18.065.01.P.C.TE67819
53.58
C02.18.075.01.P.C.TE77939
63.59
C02.18.085.01.P.C.TE871019
73.510
C02.18.100.01.P.C.TE1031199
89.512
C02.18.125.01.P.C.TE1251419
111.514

技術參數

電纜拖鏈技術參數

架空長度

≤ 1.75m


速度/ 加速度 FLG

≤ 20 [m/s] / 200 [m/s2 ]

滑行距離

≤ 75m

速度/ 加速度 FLB

≤ 3 [m/s] / 6 [m/s2 ]

豎直懸掛

≤ 20m

滑行速度/ 加速度

≤ 10 [m/s] / 50 [m/s2 ]

垂直站立

≤ 2.0m

允許溫度

-40℃ ~120℃

側向架空

≤ 0.7m

阻燃等級

UL94 HB

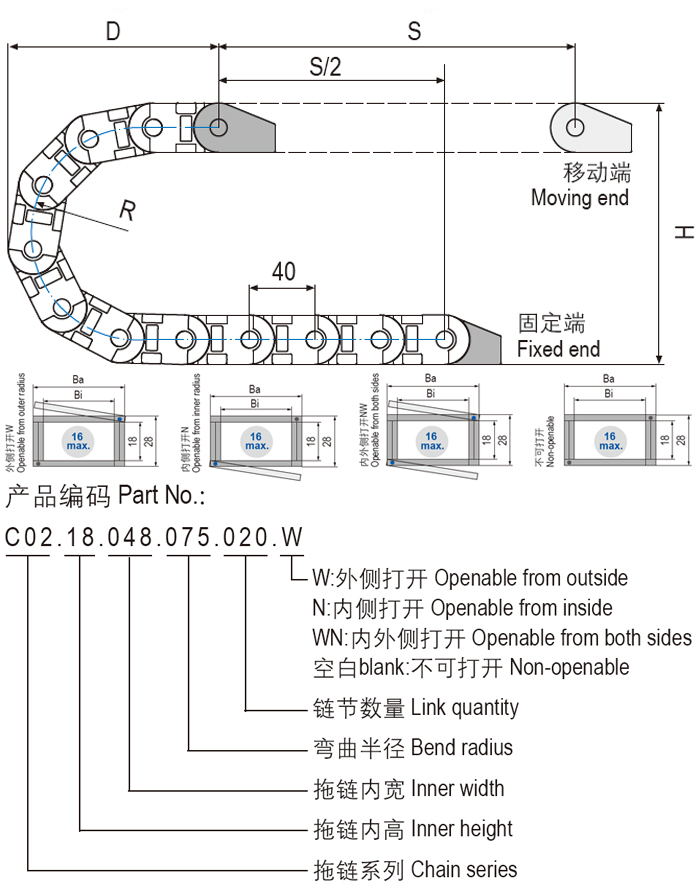

預裝拖鏈訂購編碼


① 空白: 兩側打開。N: 僅內側打開。 W: 僅外側打開。
② 根據需求提供無預應力上拱度NC版本拖鏈
③ SV0203: 每間隔2pcs空鏈節安裝3pcs豎分隔片
④ SH01: 橫分隔件1pc 默認安裝中間孔位

▊ CSB通用型電纜拖鏈安裝說明

CSB通用型電纜拖鏈安裝說明

拖鏈安裝尺寸

通用型電纜拖鏈安裝尺寸

*如果安裝空間受到限制請咨詢CSB?.

R038048075100125150
H104124175228278328
D88101130153179204
K200230315395473551

*實際安裝高度:HF=H+25mm(負載 1.5kg/m)

C02.18長行程滑行應用 | 10-75m

長行程滑行應用

R038048075100125150
H27696150100100100
D2102112139340495540
K2190220305600800940
△CL---179305340

接頭安裝方式

通用型電纜拖鏈接頭安裝方式

*C02.18拖鏈接頭安裝方式示意圖
*A1|A2|A3|A4訂購預裝配拖鏈請注明安裝方式

C02.18.Bi.01.P.C

通用型電纜拖鏈特殊配置

*推薦架空長行程拖行應用

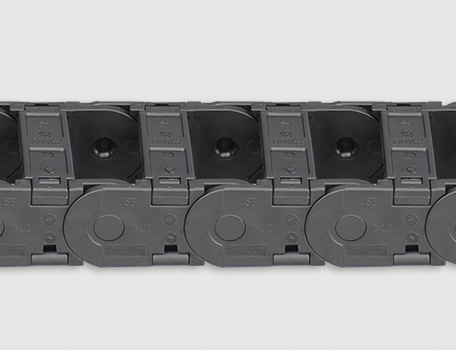

通用型電纜拖鏈自由鏈節

*可S型站立


C02電纜拖鏈豎分隔片
C02電纜拖鏈豎分隔片

● 將塑料拖鏈內空間按需分隔開電纜、油管、氣管等保護作用
● 高強度分隔片可穩固裝備在塑料拖鏈中
● 簡單快速安裝
